【Ⅰ】 容器供給装置


本製品は、当社開発の容器取出し機構（特許出願）により一台の装置で積層された
多品種（形状やサイズが異なる）の容器を一個取り出す装置です。




【お薦めしたい用途】
１）調理麺・弁当・惣菜の製造業　　　　　　２）生食・冷凍食品及び調理麺・惣菜等の製造
３）農水産加工品等のパッケージング　 　４）スタック状の容器を一個取りする作業関係

【基本仕様】


【主要諸元】　　容器供給装置　　　　【型式】YKS-MN-6

電源・電力　　　AC100V 　750W/h

取出し方法　　　吸着機構 (ﾄﾞﾗｲｴｱｰ圧0.5Mpa,) ＋自社開発機構

重　量　　　　　　約４５０Kg (６個用コンベアモデル)

容器供給能力　丸形・八角容器・発泡材：　Max 2,000個/時 (タクト1.8sec)　
(導入事例)　　　四角ザル・割り子容器 ： Max 1,800 個/時 (タクト2.0sec)
　　　　　　 　　　（※オプションにより Max 2,400個/時　可能）

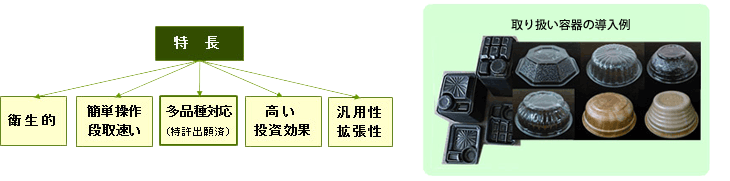

容器形状　　　　丸形大、丸型小、八角、丸型発泡、特殊な四角形

容器サイズ　　　W=120～240mm D-100～250mm　H=25～80mm　

段取り替時間　　２分以内　　（但し、装置洗浄に要する時間を除きます）

防水保護　　　　ＪＩＳ　ＩＰ６５に準拠　　（容器搬送ユニット、麺取りユニット）

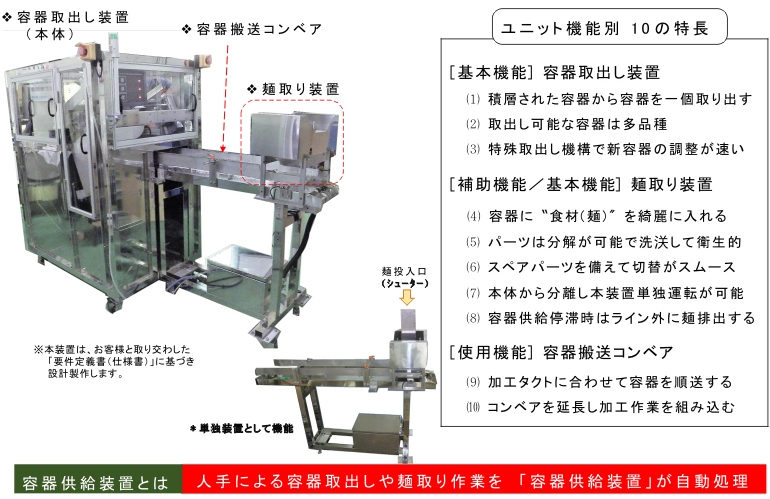

【カスタマイズの容易性】
機能別ユニット化により、お客様のご要望や設置環境に
合わせカスタマイズすることが出来ます。
例えば、
１）作業場のスペースに合わせ本体の長さや幅を変える
２）コンベアの長さを延し、同期する作業工程を追加する
３）その他、オプション機能の付加




【Ⅱ】



容器供給装置



容器供給装置の主要諸元

 ※製品の基本機能以外は、お客様のご要望に基づき製作します

容器取出し機構 2HD　Type （特許登録済) 1HD　Type　 　(容器一個取りを確実にする機構）
スタック容器の向き 下向きスタック 横向きスタック 斜め上向きスタック

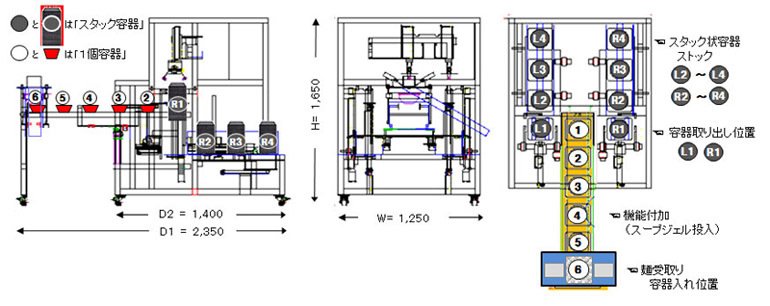

装置本体の寸法（mm） ❖幅：1,250　長さ：1,400　高さ：1,650
❖コンベア組込み後の長さ：1,850 ～		 ❖幅：800　長さ：1,100　高さ：1,400
❖コンベア組込み後の長さ：1,400～		 ❖幅：800　長さ：1,150　高さ：1,450
❖コンベア組込み後の長さ：1,450～
重量（kg） 本体：400 、 コンベア＋麺取り機：45 本体：330 、 コンベア＋麺取り機：40  本体：320 、 コンベア＋麺取り機：40
最大処理能力(個/時)  2,000　（タクト：1.8sec）  2,400　（タクト：1.5sec） 2,600　（タクト：1.35sec）
標準容器ストック数
※オプションで追加可能		 丸・角：800～1,000　、　発泡：300  丸・角：350～400　、　発泡：150 丸・角：350～400　、　発泡：150
適応容器サイズ 容器直径：120～240mm 容器高さ：25～80mm　　（角型：100～240mm × 100～240mm）

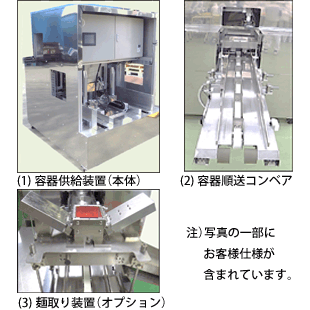

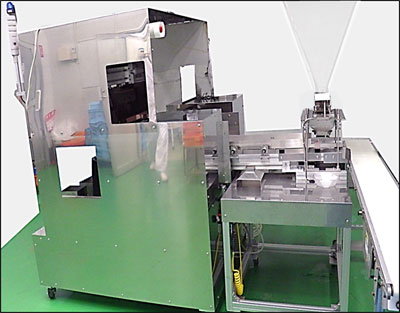

<2HD Type> <1HD Type(新型)の容器供給及び麺取り装置(参考例)>

※写真にはオプションが含まれています。

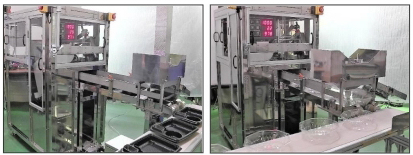

注)　参考写真



お問合せ・ご相談は

株式会社エリオス
宮城県柴田郡川崎町大字前川字北原１０－１
０２２４－８４－２３７９　（担当：菊地、相澤）
